产品原理
当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或超过正常电压的25%时，由控制器提供逆变信号，启动逆变电源，同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压正常后，应急电源将恢复电网断电。
产品用途
EPS应急电源系统，是专门为消防设备和负荷或照明用电而设计。它是建筑物内出现紧急情况下，为疏散照明提供集中供电的应急专用电源设备。

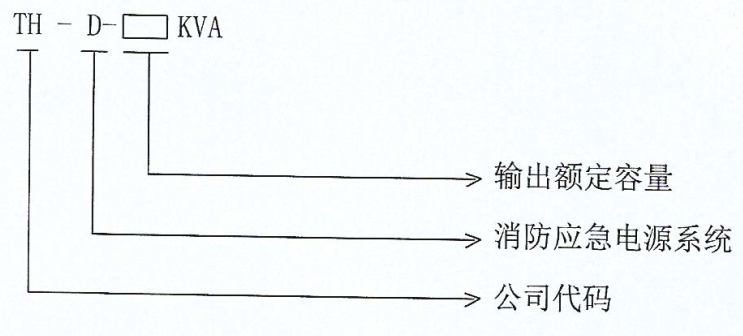

型号说明
说明：安装形式、进出线方式、单路/双路供电、输入输出相数、备用时间、消防联动、输出回路数均在订货时说明。
备注：TH-D后面没有字母为单相；如有备注S则为三相。
适用范围
l高层建筑：应急照明，疏散指示照明，楼层照明，人防车库照明，单相水泵、单相排烟风机等；
l金融系统设备、证券交易大屏、监控装置、金融机具等商业应急用途；
l医院、政府机关、大型超市、商场、学校、广场、车站、公园、会展中心等重要场所的应急照明。
产品特点
l采用集中供电模式，维护、管理方便；
l采用新型IGBT逆变模块和先进的数字电路；应急供电时，正弦波输出，具有稳压、稳频；
l可与消防联动，可计算机监控，可消防中心控制；
lLCD/LED显示，一目了然；
l双路电源自动切换，可靠性高；
产品优点
l全自动智能切换，无需人工操作；
l寿命长，主机寿命15年以上；免维护电池，可循环使用300-500次；
l节能环保，主电功耗低；非应急供电时，基本不耗电；
l发生故障时自动声光报警。
技术规格及参数如下：（单相）
|
容量 |
0.5KVA-1KVA |
1KVA-3KVA |
4KVA-5KVA |
6KVA-10KVA |
||
|
输入 |
输入电压 |
AC220±20% |
AC380V/AC220±20% |
|||
|
输入相数 |
单相+PE |
三相四线/单相+PE |
||||
|
|
50HZ±5% |
|||||
|
充电器 |
输入电压 |
AC220±20% |
||||
|
充电电压 |
DC27V |
DC55V |
DC110V |
DC220V |
||
|
充电电流 |
2A-3A |
3A-5A |
5A～10A |
|||
|
充电方式 |
均充、浮充自动转换 |
|||||
|
蓄电池 |
电池种类 |
免维护密封铅酸蓄电池 |
||||
|
额定电压 |
DC24V |
DC48V |
DC96V |
DC192V |
||
|
备用时间 |
标准为90min(可根据负载需要设计) |
|||||
|
充电时间 |
＜20h |
|||||
|
应急逆变 |
应急电压 |
AC220V |
||||
|
输出波形 |
正弦波（THD≤5%）正常供电同市电一致 |
|||||
|
过载能力 |
≤120%正常运行，≥150% 10s |
|||||
|
输出频率 |
50HZ±0.01% |
|||||
|
保护功能 |
欠压、过压、过载、过流、短路保护 |
|||||
|
应急切换 |
≤5s(在线式0.25ms 需定制) |
|||||
|
显示 |
LED指示灯和全中文LCD显示，显示各种菜单、参数及故障 |
|||||
|
效率 |
应急供电时，90%以上；主电供电时，趋近于100% |
|||||
|
工作环境 |
噪音 |
市电时0Db,应急时≤50dB |
||||
|
相对湿度 |
0～90%不结露 |
|||||
|
环境温度 |
-20℃～40℃ |
|||||
|
海拔高度 |
＜2500m |
|||||
|
适应负载 |
应急照明灯具 |
|||||
|
开门方式和进线方式 |
前面单开、双开；进线方式根据客户要求 |
|||||
|
柜体尺寸 |
根据系统图纸及配置要求定制 |
|||||
|
安装方式 |
落地、挂墙、嵌入（可按要求来定制安装方式） |
|||||
|
|
|
|
|
|
|
|
